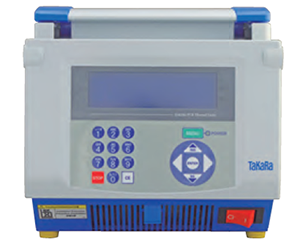

| Takara仪器支持中心 TaKaRa PCR Thermal Cycler Dice™ Gradient （Code No.：TP600） |
 |
| FAQs |
| 1. 控制面板倾角调节 |

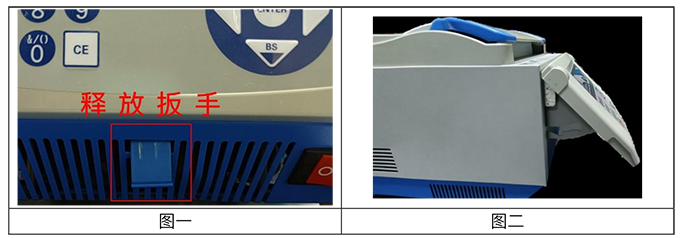

| 向上↑按住位于前方进气口位置的“释放扳手”（图一），同时向上转动控制面板至合适位置时，松开“释放扳手”即可固定（图二）。 |
 |
| 2. 屏幕亮度调节旋钮 |

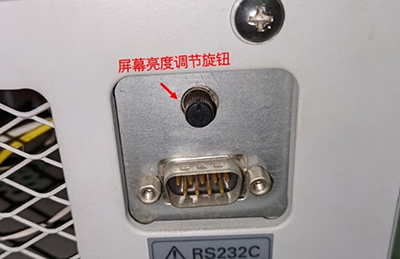

| 亮度调节旋钮位于仪器后侧右上角（如图），左右旋转即可调节屏幕亮度。 |
 |

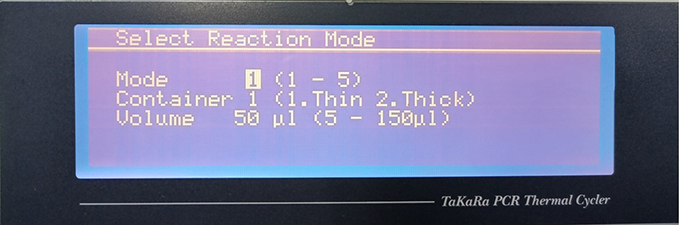

| 3. Select Reaction Mode设置 |
| 温度程序运行前，需要进行反应模式设置（Reaction Mode）。 |
| Mode：温度控制模式选项。通常选择“1”即可。 Container：耗材类型选项。建议PCR管、联排管选择“1. Thin”，96孔板选择“2. Thick”。 Volume：反应体积选项。通常设定值在100 μl以下。 |
 |
| 技术咨询 |
| 邮箱：sunyc@takarabiomed.com.cn 技术热线：010-80720985/86 |
| TP600常用操作说明 |
| 1. 用户名（User）的选择、创建与删除 |
| · 用户名选择 |

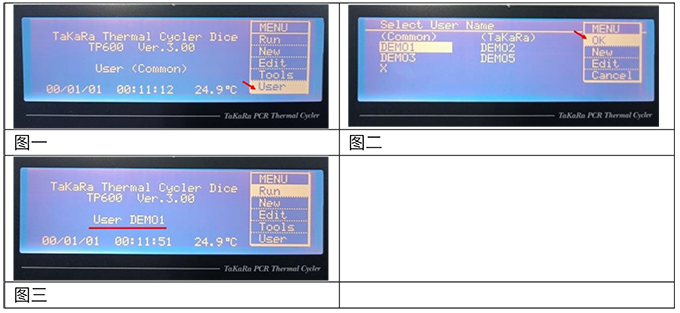

| 1）用方向键移动光标选中弹出菜单栏中“User”选项，“ENTER”进入“Select User Name”界面。已创建的用户名全部显示在此处（图一）。 2）移动光标选择目标用户名，弹出菜单栏中选择“OK”，“ENTER”进入目标用户名（图二、图三） |
 |
| · 用户名创建 |

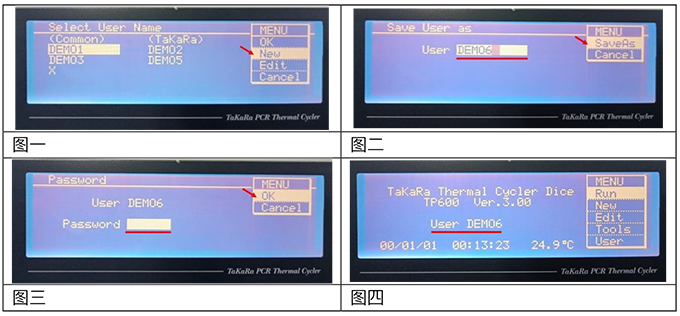

| 1）“Select User Name”界面下，选中弹出菜单栏中“New”选项进入“Save User as”界面，创建新用户名（图一）。 2）输入名称后，选中弹出菜单中“Save As”选项进入“Password”设定界面（图二）。 3）如不需设定密码，直接选择弹出菜单栏中“OK”选项跳过即可（图三、图四）。 |
 |
| · 用户名删除 |

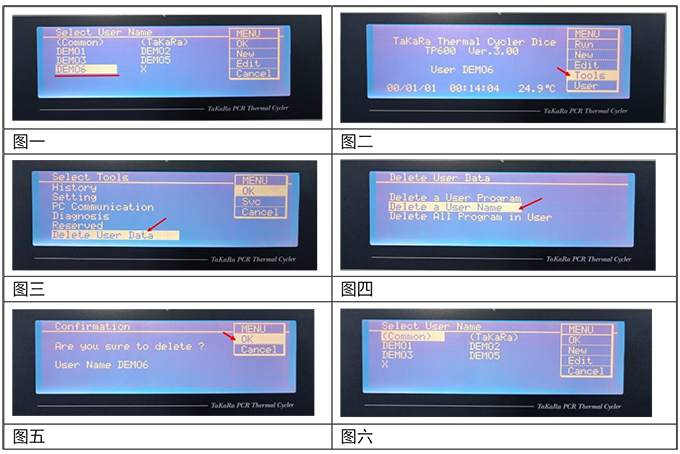

| 1）（确认用户名下已无温度程序保存）选中弹出菜单栏中“User”选项进入“Select User Name”界面，选择需要删除的用户名并进入（图一）。 2）选中弹出菜单栏中“Tools”选项进入“Select Tools”界面（图二），移动光标至“Delete User Date”选项，“ENTER”进入界面（图三）。 3）“Delete User Date”界面下移动光标至“Delete a User Name”选项，“ENTER”键进入“Confirmation”界面（图四）。 4）“Confirmation”界面下，“ENTER”键确认删除用户名（图五、图六）。如果用户名下保存有温度程序，将出现“Programs exist！”提示信息。 |
 |
| 注： |
| · · 支持用户创建用户名数量最大22个，用户名最大字数10字符。 · 用户名密码设定要求：数字0-9，1至6位。 |
| 2. 温度程序的创建、删除与已保存程序的修改 |
| · 创建温度程序 |

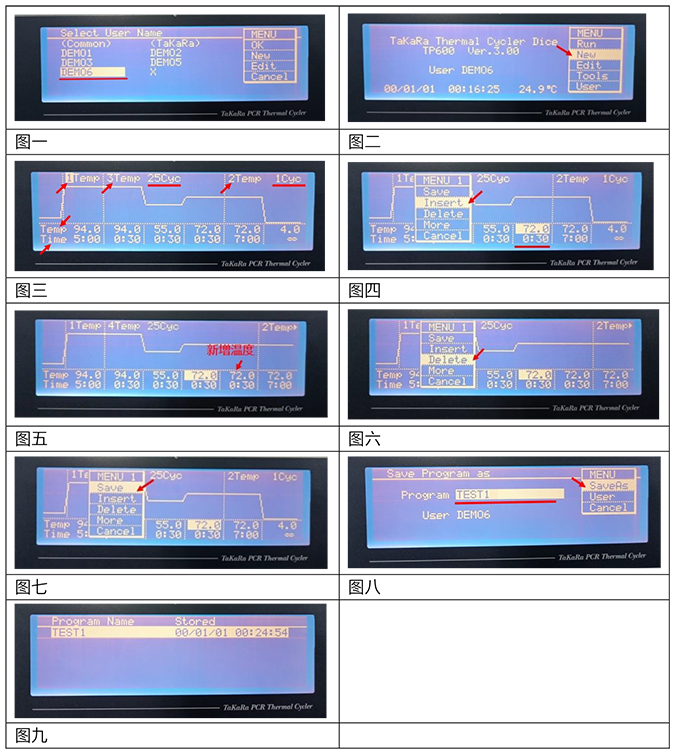

| 1）在“Select User Name”界面下选择需要创建温度程序的用户名并进入（图一）。选中弹出菜单栏中“New”选项，“ENTER”进入（图二）。 2）在新建温度程序模板界面下可以进行各项条件参数进行设置：顶部“xxx Temp”为反应步骤中包含温度个数；“25cyc”为循环数；底部“Temp”显示温度值，“Time”显示温度持续时间（图三）。 3）按“MENU”键弹出菜单栏，“Insert”，可以在指定位置加入新的反应步骤或温度；“Delete”，可以删除当前光标位置的温度；“More”，开启扩展功能；“Cancel”，退出创建（图四 至 图六）。 4）“Save”，进入“Save Program as”界面（图七）。输入温度程序名称后，选择菜单栏中“Save As”保存程序（图八、图九）。 |
 |
| · 删除温度程序 |

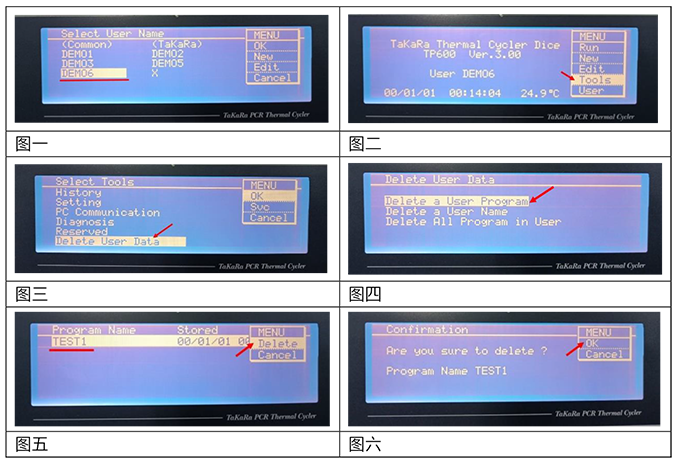

| 1）在“Select User Name”界面选择需要删除的程序所在的用户名并进入。选中弹出菜单栏中“Tools”选项进入“Select Tools”界面（图一、图二）。 2）“Select Tools”界面下选择“Delete User Data”选项，“ENTER”键进入界面（图三）。 3）“Delete User Data”界面下选择“Delete a User Program”选项，“ENTER”键进入界面（图四）。如需删除用户名下保存的全部温度程序，在“Select Tools”界面下，选择“Delete All Program in User”选项执行操作即可。 4）“Program Name”界面内显示当前用户名下保存的所有温度程序。移动光标至需要删除的温度程序上，选中弹出菜单栏中“Delete”选项，按“ENTER”键进入“Confirmation”界面（图五）。 5）“Confirmation”界面下选中弹出菜单栏中“OK”选项，“ENTER”键确认删除（图六）。 |
 |
| · 编辑已保存温度程序 |

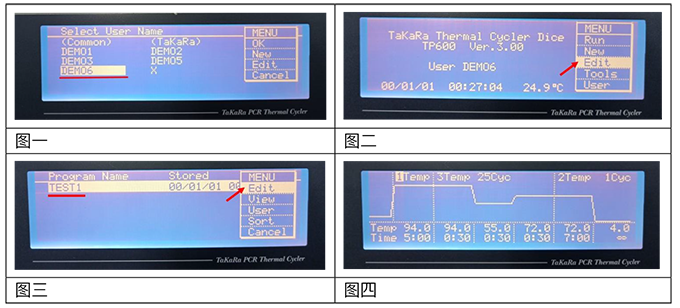

| 1）在“Select User Name”界面选择需要编辑的程序所在的用户名并进入（图一）。 2）选中弹出菜单栏中“Edit”选项进入“Program Name”温度程序列表界面（图二）。移动光标至需要进行编辑的程序上，选中弹出菜单栏中“Edit”选项，按“ENTER”键进入编辑模式（图三、图四）。编辑方式参见本节“创建温度程序”中介绍。 |
 |
| 注： |
| · 温度可设定范围：4.0～99.9 ℃ · 时间可设定范围：1 sec～99 min 59 sec（输入99:99进入连续运行模式∞） · 循环数可设定最大值：99 · 一个温度程序可设定最大温度个数为12个，步骤1处可编辑温度个数为1～9个 |
| 3. 梯度功能设定（Gradient） |

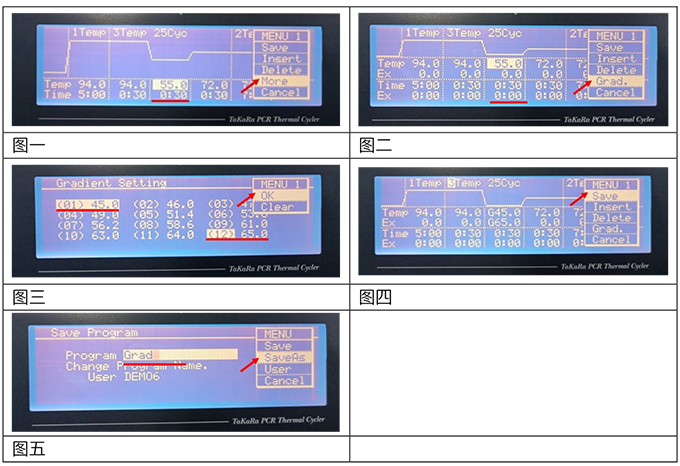

| 1）通过新建温度程序或对已保存温度程序进行编辑的方式，打开一个温度程序。移动光标至需要设定温度梯度的位置，“Temp”或“Time”处均可。按“MENU”键弹出菜单栏，选择“More”开启扩展功能（图一）。 2）扩展功能开启后，选中弹出菜单栏中“Grad.”选项，按“ENTER”键确认进入“Gradient Setting”界面（图二）。 3）“Gradient Setting”界面中，（01）位置输入最低温度，（12）位置输入最高温度，中间各项温度由系统自动计算显示。按“MENU”键弹出菜单栏，选中“OK”选项，按“ENTER”键完成设置，退出“Gradient Setting”界面（图三）。 4）按“MENU”键弹出菜单栏，选择“Save”进入“Save Program as”界面，输入温度程序名称。选中弹出菜单栏中“Save As”选项保存温度程序（图四、图五）。 |
 |
| 注： |
| · 梯度功能支持的温度设定范围：40.0～75.0℃，温差范围：6.0～20.0℃。 · |
| 4. 缓慢升降温功能设定（Slope） |

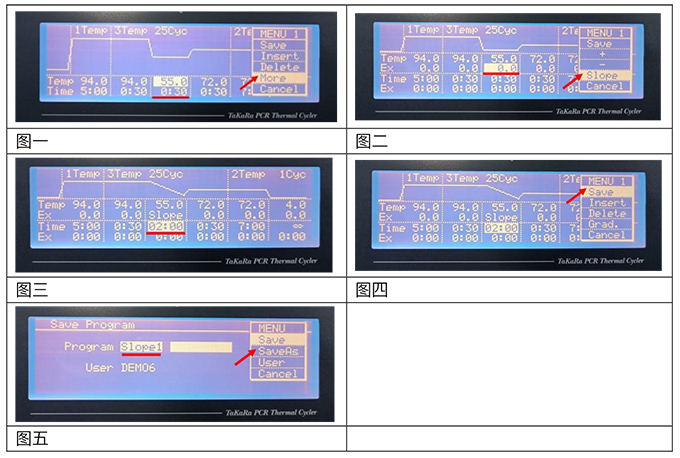

| 1）移动光标至需要设定缓慢温度升降的位置，按“MENU”键弹出菜单栏，选中“More”选项，“ENTER”键打开“Temp”和“Time”的扩展栏（Ex）（图一）。 2）光标移动至“Temp Ex”对应位置，按“MENU”键弹出菜单栏，选中“Slope”选项，“ENTER”键确认（图二）。 3）光标移动至“Time Ex”对应位置，输入到达设定温度期望的用时（图三）。 4）按“MENU”键弹出菜单栏，选中“Save”选项进入“Save Program”界面（图四）。输入程序名称后，选中弹出菜单栏中“Save As”选项保存程序（图五）。 |
 |
| 注： |
| · 缓慢升降温功能支持的温度设定范围：30.0~99.9℃，时间设定范围1 min 30 sec~99 min 59 sec。 |
| 5. 降落PCR功能设定（Touchdown） |

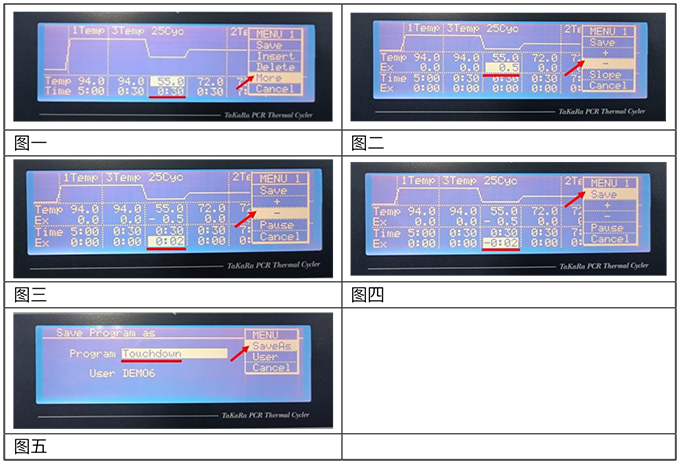

| 1）移动光标至需要设定降落温度的位置。按“MENU”键弹出菜单栏，选中“More”选项, “ENTER”键打开“Temp”和“Time”的扩展栏（Ex）（图一）。 2）光标移动至“Temp Ex”对应位置，输入期望的升/降温度。按“MENU”键弹出菜单栏，选择“+”（升温）或“-”（降温），“ENTER”键确认（图二）。 3）光标移动至“Time Ex”对应位置，输入期望的延长/缩短时间。按“MENU”键弹出菜单栏，选择“+”（延长）或“-”（缩短）（如需设定的话），“ENTER”键确认（图三）。 4）按“MENU”键弹出菜单栏，选中“Save”选项进入“Save Program as”界面（图四）。输入温度程序名称后，选中“Save as”选项保存温度程序（图五）。 |
 |
| 注： |
| · 降落PCR功能下支持的扩展温度设定范围：±9.9℃；扩展时间设定范围：±9 min 59 sec。 |
